金属表面の自動品質検査

自動視覚検査では、制御された画像撮影、マルチカメラによる画像取得、およびエッジ推論を組み合わせることで、反射の激しい厳しい条件下においても、メッキ処理された部品を一貫した欠陥基準に基づいて評価します。
会議のスケジューリング
ポッドキャストを聴く
-15
+15
0:00
/
0:00
手作業による検査では、厳格な外観欠陥基準が求められる大量生産において、一貫して生産規模を拡大することはできない。
なぜ、金属表面の自動品質検査は課題となっているのか?
反射面の実情を踏まえた検査

メッキ加工された金属部品の外観検査は、反射や照明の変化、微細な欠陥などが検査員の視認に影響を与えるため、特に困難を極めます。さらに、作業者やシフトによるばらつきが検査結果にさらなる変動をもたらす一方で、生産量の増加に伴い、検査時間や人件費への負担も増大しています。したがって、効果的な自動化アプローチを実現するには、安定した画像取得、明確に定義された合格基準、そして実際の現場環境に基づいて検証されたコンピュータビジョン手法が不可欠です。

主なメリット
再現性のある判断を行うために設計された品質プロセス

そのビジネス上の価値は、厳格な外観基準を緩めることなく、表面検査の一貫性、網羅性、および拡張性を高めることにある。

チェックアイコン
シフトに依存しない決定

画像の撮影方法を標準化し、モデルに基づいた評価を行うことで、プレート上の部品が外観品質要件を満たしているかどうかをオペレーターが判断する際のばらつきを低減できます。

チェックアイコン
多面的な報道

複数のカメラアングルから、関連するすべての部品の表面を検査できるため、欠陥が視野の外に残ってしまう可能性を低減できます。

チェックアイコン
労働力の増加に見合わない生産能力

自動検査を導入すれば、検査量が増加しても、それに比例して手作業による検査の負担を増やす必要がありません。

チェックアイコン
二値検査を超える発展

このロードマップは、初期段階での「OK/KO」の判断を支援するものであり、将来的には、関連性の高い欠陥カテゴリの上位4~5つを分類する方向へと発展させることが可能です。

NTTデータのサポート体制は?

01
アルゴリズムよりも論理の質を重視する

本作業ではまず、対象となる検査フローと、精度、誤不適合、誤適合、堅牢性など、重要なKPIを定義することから始めます。

工場作業員が、精度、不良率、サイクルタイム、スループットなどの指標が記載された自動品質検査のフローチャートが表示された大きな青いタッチスクリーンに書き込みをしている。
02
反射性材料向けに設計された光学系

メッキ加工された表面に合わせてカメラの配置と照明制御が設計されており、再現性のある分析が可能となるほど安定した画質が維持されます。

作業場の黒い作業台の上に置かれた、光沢のある機械加工済みの金属部品を、カメラと暖色ランプが照らしている産業用検査のセットアップ。
03
欠陥に関する知見をデータに落とし込んだ

製品の特徴、関連する検査面、および表示規則に基づいて、許容範囲内の表面と欠陥のある表面がどのようなものかをシステムに学習させるためのデータセットが構成されます。

実験室で、2人の技術者がモニターを覗き込み、拡大表示された金属表面のサンプルを確認している。サンプルには「OK」と「DEFECT」のラベルが付けられており、そのうちの1つには、青色で強調表示された引っかき傷の欠陥がある。
04
現場の実情を踏まえて検証されたビジョン技術

候補となるコンピュータビジョン手法については、生産に適した手法を選定する前に、特に反射、照明の変動、および微細な欠陥について評価が行われる。

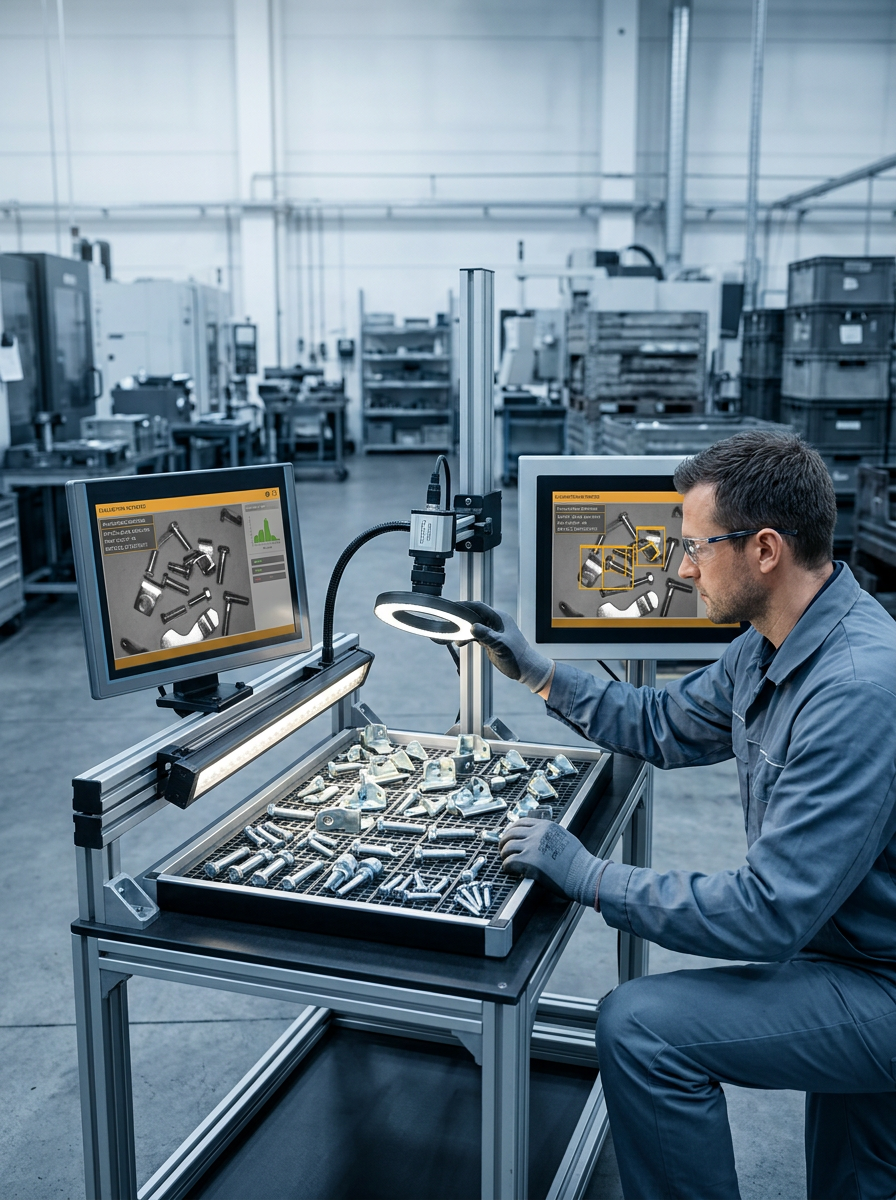

安全メガネをかけた技術者が、リングライトとカメラを使ってトレイ上の金属部品を検査している一方、工場のモニターには自動欠陥検出の様子が映し出されている。
05
検査セルから生産フローへ

最終的なコンセプトは、低遅延のエッジ推論に対応し、すでにそれらの機能が利用可能な既存の処理システムや自動化システムとの連携を想定して策定されています。

工場内では、産業用コンベアが、照明が照らされた検査カメラステーションの下を、光沢のある金属部品を運んでいる。その周囲には、ケーブルや機械、青みがかった灰色の設備が並んでいる。

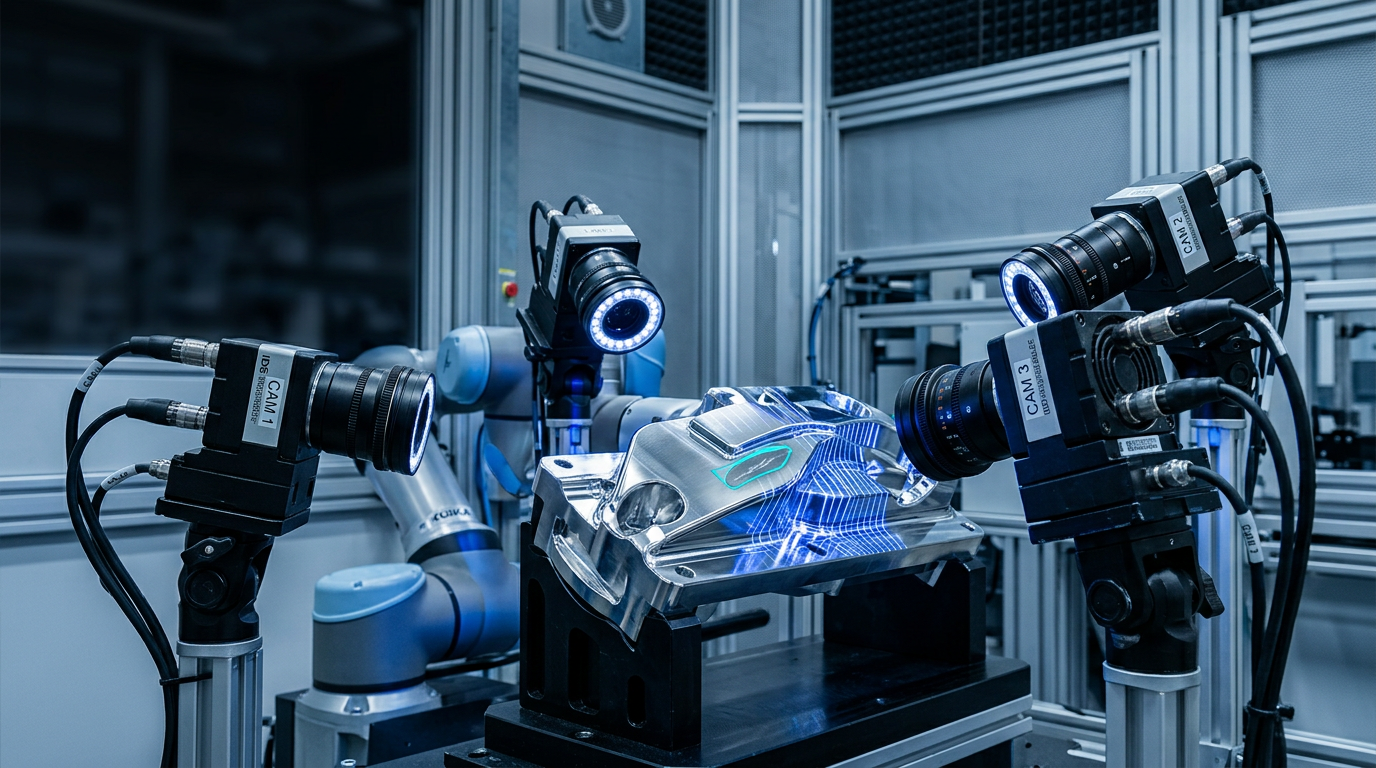

実験室の環境下で、4台のカメラと青いリングライトを備えた自動検査ステーションが、光沢のある成形金属部品をスキャンしている様子。ロボットアームや安全パネルも設置されている。
実証済みの効果
すでに運用しているラインに組み込まれています

1つの品質管理システムで、照明、撮影、欠陥基準、エッジ推論を網羅しています。

重要な結果
自動表面検査における「準備態勢」の意味
チェックアイコン
一貫したOK/KOの評価

制御された画像取得とコンピュータビジョンにより、検収判断のための再現性のある基準が確立され、生産シフトをまたいだ個々のオペレーターによる解釈への依存度が低減されます。

チェックアイコン
関連するすべての面における検査

マルチカメラによる撮影は、表面全体を網羅するように設計されており、単一の視点では見逃してしまう可能性のある欠陥の証拠をシステムが捉えることができます。

チェックアイコン
欠陥分類の流れ

計画されている進化は、単純な受入・不受入の二分法を超えて、そのプロセスにとって最も関連性が高いと考えられる4~5つの欠陥カテゴリーを特定する方向へと進んでいます。

チェックアイコン
低遅延で本番運用に対応可能

エッジ指向の推論および統合計画により、既存のハンドリングおよび自動化環境内でのリアルタイム検査に向けたソリューションが整えられます。

メッキ後の検査を、管理されたデジタル品質管理プロセスへと転換する

まず、測定可能な欠陥基準、安定した画像取得、および生産に関連する検証から始め、分類の成熟度と運用上の堅牢性が高まるにつれて、その機能を拡張していく。
